产品展示>> 固态继电器 >> 固态继电器

典型应用

说明

1、单相、三相无触点交流开关
2、TSC静止无功补偿器
3、工业加热炉、烘箱、纺织和轻工业的烘房自动加热
4、电机、电磁阀等控制
5、交流电机软启动器

1、二个反并联晶闸管和一个过零触发电路组成，是一种四端（二个输入端子和二个输出端子）无触点电子开关；
2、过零触发。输入端加触发信号后，主电路不立即导通，将延迟到交流正弦波零点交越附近（≤10V左右）导通；输入、输出端与模块铜板底之间的绝缘耐压VISO≥2.5Kv（AC），光耦隔离，输入和输出端之间的绝缘耐压为7.5KV
3、功率大、输出额度电流可达1000A，晶闸管的VDRM、VRRM最大达4000V。

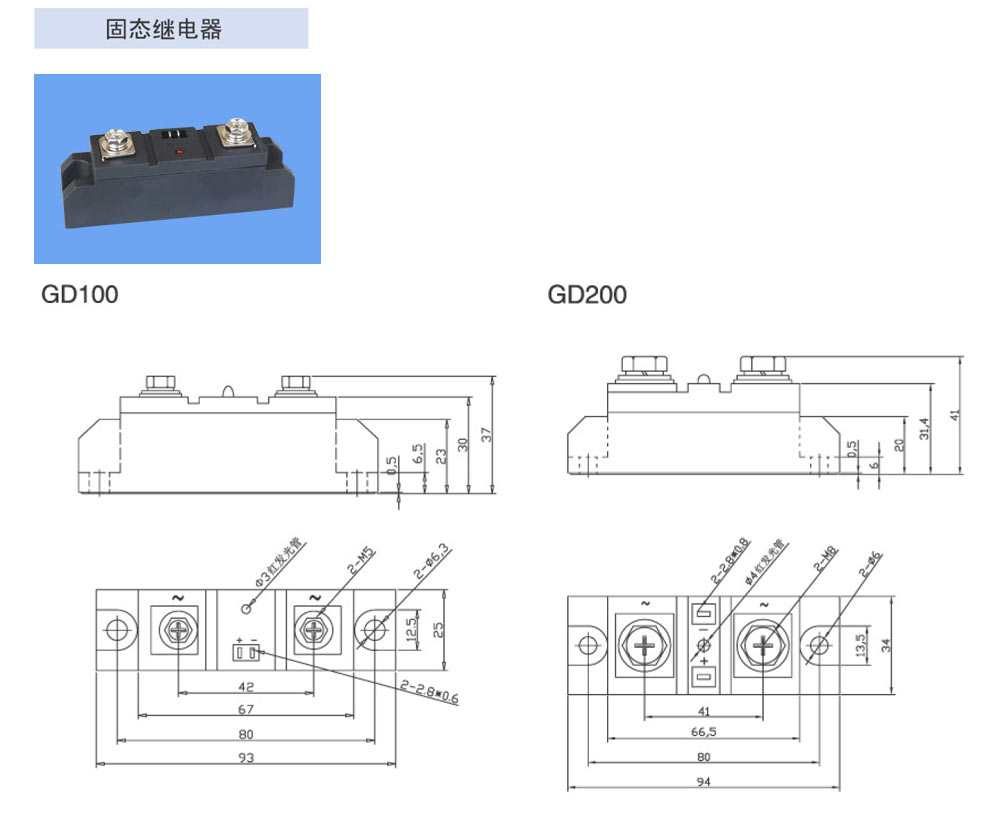

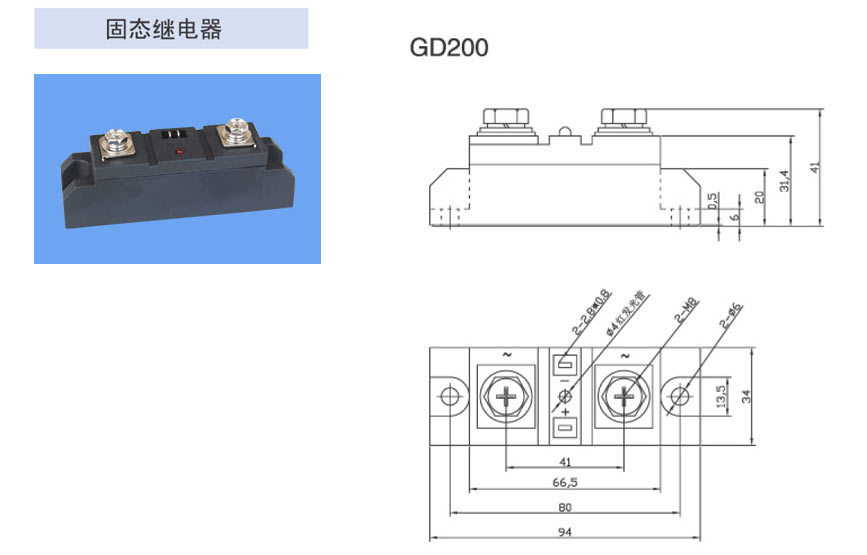

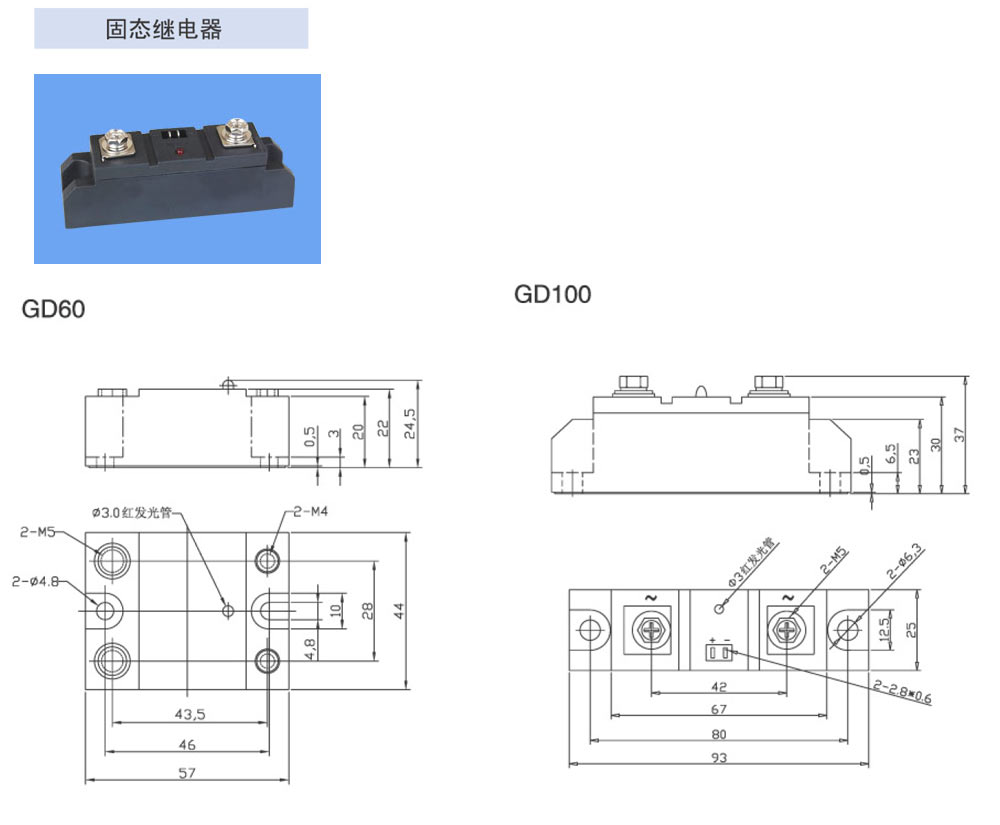

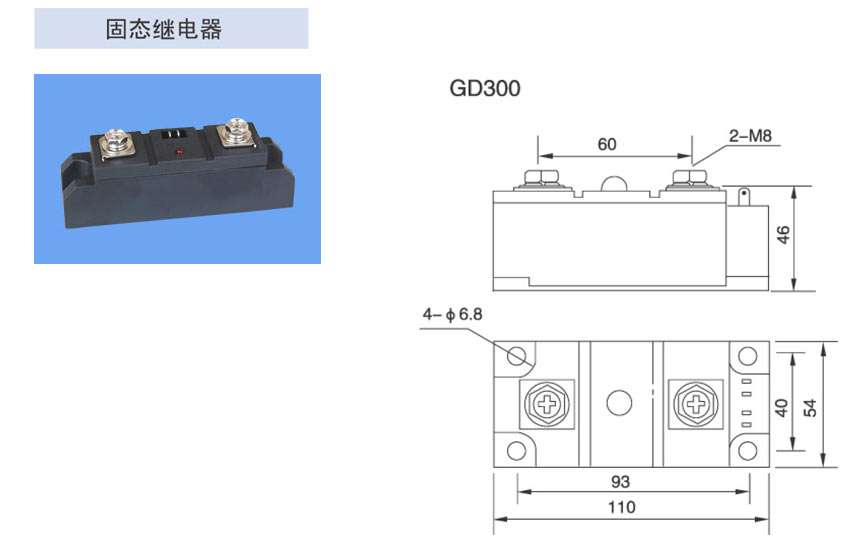

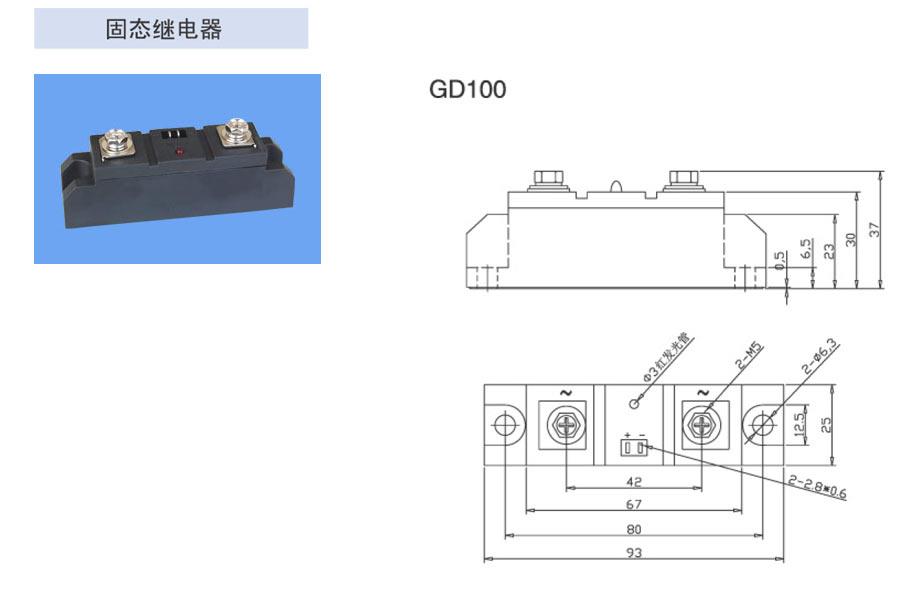

额定电流I	额定电压	输入电压	输入电流	最大开通电压	最小关断电压	开通时间	晶闸管通态峰值电压V_TM	晶闸管 V_DRM V_RRM	绝缘耐压V_ISO	外形代号
额定电流I	V	V	mA	V	V	ms	V	V	V_AC
A	V	V	mA	V	V	ms	V	V	V_AC
55		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD60/GD100
90		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD60/GD100
110		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD100
130		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD100
160		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD100/GD200
200		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD200
250		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD200
300		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD300
400		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD300
500		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD500
800		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD500
1000		5～48	≤12	3.5～42	1.5～12	≤10	≤1.8	800-2800	2500	GD500

固态继电器电路图
